Biomechaniškai patvirtintas priedų gamybos specialus vidpadis, skirtas diabetinei kojai
Aug 03, 2020
Palik žinutę
Jungtinių Valstijų ligų kontrolės ir prevencijos centrai (CDC) pranešė, kad kiekvienam iš 1000 diabetu sergančių pacientų apatinių galūnių amputacija (LEA) dėl komplikacijų, pirmą kartą atsirandančių kojose, yra 18,4%.Tačiau LEA yra užkirstas kelias, jos galima išvengti ir gydyti naudojant gydomuosius batus ar ortopedinius vidpadžius.Dėl pacientų individualumo skirtumų' pėdų, masiškai gaminamų ortopedinių vidpadžių negalima pritaikyti kiekvienam pacientui, todėl priedų gamyba gali išspręsti šią problemą.
Neseniai Turkijos Kocaeli universiteto tyrėjai nuskenavo pėdą trimatiu skeneriu, gavo personalizuotą vidpadžio modelį, pagrįstą pėdos modeliu, ir panaudojo lydyto nusėdimo (FDM) procesą gaminant specialų vidpadį diabetinėms pėdoms.Buvo išbandytos FDM procese naudojamų E-SUN polimerinės vielos atspausdintų pavyzdžių ir tradicinių etilo vinilo acetato (EVA) pavyzdžių mechaninės savybės, o FDM proceso metu atspausdinti vidpadžiai ir tradiciniai EVA vidpadžiai vaikščiojant nebuvo sinchronizuoti. (Siekiant optimizuoti FDM spausdinimo procesą, buvo atlikta baigtinių elementų analizė ir palyginta stovėjimo padėtis, kulnas ant žemės, plokščias padas, stovima padėtis ir kulnas nuo žemės), siekiant užtikrinti diabetinės pėdos vidpadžio biomechaninę funkciją FDM proceso metu. .
1 paveikslas. Žingsnis po žingsnio vidinių vidpadžių gamyba pagal FDM procesą

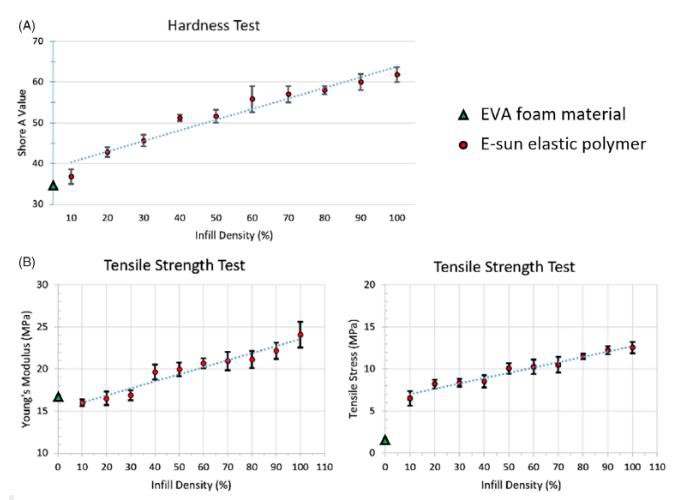

2 paveikslas Etilvinilacetato (EVA) ir priedų gamybos pavyzdžių mechaninių savybių bandymo rezultatai (užpildymo tankis atitinkamai 10–100%), (A) kietumo bandymo rezultatai ir (B) tempimo stiprio bandymo rezultatai
Mechaninių charakteristikų eksperimentai rodo, kad kiekvieno 3D spausdinimo pavyzdžio, turinčio skirtingą užpildymo tankį, tempimo įtempis svyruoja nuo 6,5 iki 12,5 MPa.EVA putų tempiamasis įtempis yra 2,1 MPa, tai yra mažesnis nei bet kurių 3D spausdintų pavyzdžių.

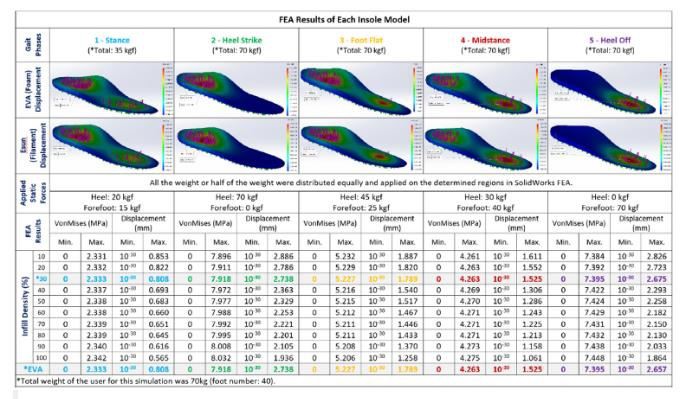

3 paveikslas Kiekvieno atspausdinto vidpadžio modelio ir tradicinio EVA putplasčio modelio baigtinių elementų analizės (FEA) rezultatai eisena
Baigtinių elementų analizės rezultatai rodo, kad esant tokiai pačiai išorinei jėgai, didėjant vidpadžio modelio užpildymo tankiui, medžiagos poslinkio vertė mažėja kiekvienoje eisenos stadijoje, o ekvivalentinis įtempis didėja.Rezultatai rodo, kad vidpadžio modelis, kurio užpildymo tankis yra 30%, ir vidinis vidinis EVA putų modelis turi tuos pačius baigtinių elementų analizės rezultatus, tokiu būdu užtikrinant priedų gamybos vidpadžių biomechaninę funkciją.
Tradicinių vidpadžių perdirbimo kaina yra 31,92 USD, o apdorojimo laikas - 15 valandų. Porai skirtų vidpadžių, pagamintų iš lydyto nusodinimo (FDM), kainuoja 6,88 USD, o apdorojimo laikas yra 8 valandos. Šis metodas labai sumažina sąnaudas ir laiką.
