Kišeninis CNC
greitis 0-24000 aps / min
„Windows“ sistemos valdymas
Palaikykite G kodo valdymą
CAD arba kumštelio frezavimas
Aprašymas
Techniniai parametrai
Produktų aprašymas

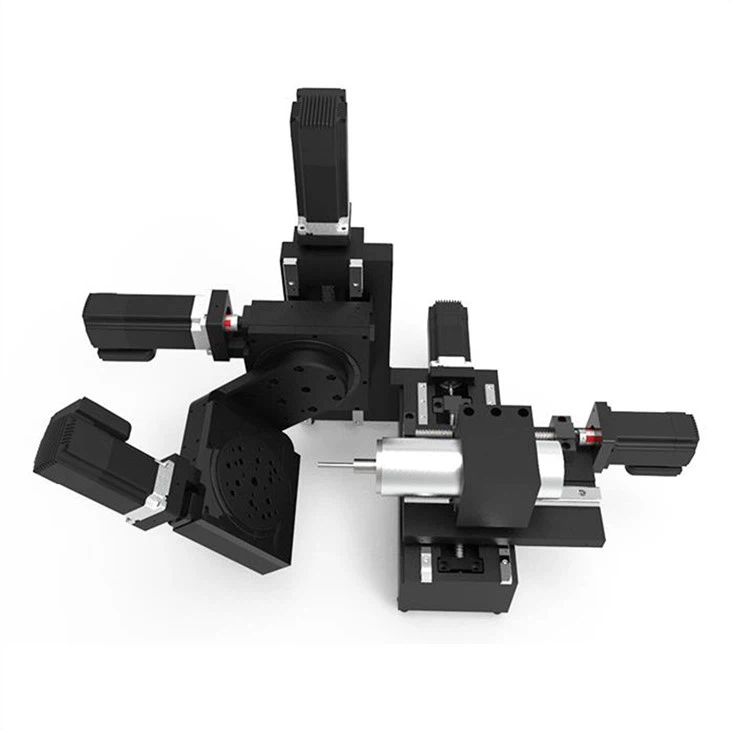

Kišeninis CNC
„Pocket CNC“ yra „Pocket NC“, palaikoma malūno medžiagai kaip paprastas plastikas, Al lydinys, mediena, vario, aukso, sidabro, vaško, skirtingų medžiagų, gali naudoti skirtingą įrankio bitą, nenaudojant veržliarakčio, lengvo veikimo
Galite jį naudoti, jei turite patirties CAD/CAM, ir jums tai yra lengva, jei esate susipažinęs su 3 ašies DNC aparate.
5 ašių galimybė:„Pocket CNC“ aparatas siūlo 5 ašių apdirbimą, leidžiantį sukurti sudėtingas ir painias dalis su keliais kampais ir geometrija vienoje sąrankoje.
Kompaktiškas dydis:Sukurtas taip, kad tilptų ant darbalaukio, „Pocket CNC“ aparatas yra kompaktiškas ir nešiojamas, todėl jis tinka mažiems dirbtuvėms, mėgėjams ir švietimo aplinkai.
Aukštas tikslumas:Mašina yra sukurta tikslaus apdirbimui, leidžiančiam vartotojams gaminti dalis, turinčias griežtus nuokrypius ir aukštą paviršiaus kokybę, o tai yra būtina prototipų kūrimui ir mažam - mastelio gamybai.
Vartotojas - draugiška sąsaja:„Pocket CNC“ aparatas paprastai būna su intuityvia programinės įrangos sąsaja, todėl ji yra prieinama tiek pradedantiesiems, tiek patyrusiems vartotojams efektyviai veikti ir programuoti.
Technikos specifikacijos
| Bendras matmuo | 650 × 400 × 450 mm | Lentelės matmuo | 140 × 130 mm |
| Bendras svoris | 60 kg | Maxtable Svoris | 74 kg |
| X, y, zaxis efektyvus judėjimas |
X160×Y200×Z125 | A.Crottingeffective judėjimas | A: ± 110 laipsnių, C: 360 " |
| Efektyvus apdirbimas plotas |
X150×Y150×Z125 | A.CaxisRotacting duomenys | 1:50 Šlifavimo kirminų reduktorius Kryžminis besisukantis guolis |
| „Threeaxis“ rutulinis varžtas | X&Z:1204 C7 Y:1605 C7 |
Linijinis vadovas | X: Hiwin MGN12, Y: Hiwin MGN15, Z: Hiwin HGH20 |
| Rėmelis | 6061T6 Al + 45 gesinto ir grūdinto plieno | Apdirbimo greitis | 2500 mm/min Skirtingos medžiagos turi Skirtingas greitis |
| Pagrindinės ašies tipas | φ65mm 800W Vandens aušinimo motociklas, 24000RMLN | Dalių armatūra | Plieninis armatūra, rezervavimo anga „ER50 FXTURE“ stovas, 63,80Chuck |
| Dulkių įrodymas | Organų spausdinimo dovana aliejaus sandariklis dulkių atsparus (sukamu stalo atsparus vandeniui atspariam apdorojimui | Įrankių dimefensija | ER110-7 mm |
| Materija | Plastikai, alalloy, mediena, vario, aukso, sidabro vaškas ir kt. | ||
| XYZ ašis | X | Y | Z | |||
| Maksimalus greitis | 98.4 IPM (coliai per minutę) 2500 mm/min |
98.4 IPM 2500 mm/min | 98.4 IPM 2500 mm/min |
|||
| Rezoliucija | 0,00024in 0,001 mm | 0,00024in 0,006 mm | 0.00024 colių 0,006 mm |
|||
| Maksimalus judėjimas | 6.57in (-2.95-3.62in) 167 mm (-75-92mm) |
8.38 colio (-3.54-4.44 colio) 213 mm (-90-113mm) |
8.46 colių (-0-0.1 colių) 215 mm (-0-8,46 mm) |
|||
| Homing ResetrePeatuales | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm |
|||
| Pakartojamumas | Įkelti: 0% | ± 0,0011in ± 0,03 mm |
Įkelti: 0% | ± 0,0011in ± 0,03 mm |
Įkelti: 0% | ± 0,0011in ± 0,03 mm |
| Ašis | A | C | Pagrindinė ašis | |||
| Maksimalus greitis | 41,6 laipsnis /s | 41,6 laipsnis /s | Pagrindinė ašis greitis |
0–24 000 aps / min | ||
| Rezoliucija | 0,08 laipsnis | 0,08 laipsnis | Išvestis | 800W | ||
| Maksimalus judėjimas | ± 110 laipsnių | 360 laipsnis | Įrankis pakeisti |
3 mm „Hexagon“ veržliaraktis | ||
| Homing pakartojimas | ± 0,03 laipsnis | ± 0,03 laipsnis | Variklis Dažnis |
400Hz | ||
| Pakartojamumas | 0 apkrova, ± 0,03 laipsnis | 0 apkrova, ± 0,03 laipsnis | Įrankis | ER11 įrankių savininkas, Maks. 7 mm |
||
| Šok | <0.02" | <0.02" | / | |||
| Mašinos valdymas | ||||||
| 5 ašies darbalaukio CNC programinė įranga | Įrankių kelio programinė įranga: įskaitant POST - procesorių „Autodesk Fusion360“ (siūloma), palaikymo „PowerMill“ |
|||||
„Pocket CNC“ taikymas
Individualizuota gamyba
„Pocket CNC Machines“ įgalina mažus - mastelio gamintojus ir amatininkus, kad būtų galima sukurti pritaikytus, žemus - tūrio produktus su unikaliomis funkcijomis, spręsdami nišines rinkas ir suasmenintus reikalavimus.
Švietimo tikslai
Stalviršis ir darbalaukis 5 - ašies CNC mašinos siūlo studentams praktinę patirtį naudojant CAD/CAM programavimo ir pažangių apdirbimo technikas, tobulinant jų įgūdžius įvairiose pramonės šakose.
Dantų protezavimas
Mažos 5 ašies CNC mašinos naudojamos dantų lauke, kad būtų sukurta tiksli dantų protezavimas, vainikėliai, tiltai ir implantai. Jie suteikia tikslumą ir paviršiaus kokybę, reikalingą pasirinktinėms restauracijoms
„Eropace“ dalių gamyba
Mini 5 ašies CNC mašinos naudojamos aviacijos ir kosmoso srityje, kad būtų galima gaminti sudėtingus komponentus, tokius kaip turbinos ašmenys, variklio dalys ir orlaivių struktūros. Jie leidžia inžinieriams sukurti lengvą, aerodinaminės dalys, kurių tolerancijos yra tikslios.
Tyrimai ir plėtra
„Pocket NC“ 5 ašies CNC mašinos yra naudojamos moksliniuose tyrimuose ir akademinėse aplinkose prototipams gaminti, eksperimentuoti su naujomis technologijomis ir gaminti pasirinktinius komponentus novatoriškiems projektams išbandyti.
Greitas prototipų kūrimas
5 ašies CNC mašinos staliniai kompiuteriai puikiai tinka greitam pramonės šakų, tokių kaip automobilių, kosmoso ir plataus vartojimo elektronika
Vaizdo įrašas:https://youtu.be/tnfe7e83vmuxslightings@xslightings.com WECHAT ID: 13305858081
DUK
Kas yra NC CNC?
Visa NC forma yra skaitmeninė valdymas. Visa CNC forma yra kompiuterio skaitmeninis valdymas . 2. NC, kaip įvestį naudojame perforatorių juostas ir perforatorių korteles.
Kas yra NC CAD kameroje?
Greitai paruoškite 3D modelius ir apibrėžkite užduočių sąranką skaitmeninio valdymo (NC) programavimui, naudodamiesi integruotu kompiuteriu - padedančiais projektavimo (CAD) įrankiais.
Kas yra „Pocket CNC“ aparatas ir kuo ji skiriasi nuo kitų CNC mašinų?
„Pocket NC CNC“ aparatas yra kompaktiškas, 5 - ašies CNC frezavimo mašina, skirta tikslumui apdirbti nedidelio masto ir prototipų nustatymo programomis. Skirtingai nuo tradicinių CNC mašinų, jis siūlo mažesnį pėdsaką ir dažnai naudojamas kuriant sudėtingas dalis, kurios tikslumas yra didelis ribotose erdvėse.
Kokios yra tipiškos „Pocket CNC“ mašinų programos?
„Pocket NC CNC“ mašinos dažniausiai naudojamos pritaikytoms gamyboms, prototipų kūrimui ir mažoms - partijos gamybai. Jie idealiai tinka gaminti išsamius komponentus tokiose pramonės šakose kaip aviacijos ir kosmoso, automobilių, medicinos prietaisų ir elektronikos, kur būtina tikslumas ir sudėtingumas.
Ką NC reiškia CAM?
Kompiuterio skaitmeninis valdymas kompiuteriu apibrėžiamas kaip automatinis staklių (pvz., Griežtų, gręžimo strypų, tekinimo staklių, malūnų ir kt.) Valdymas kompiuteriu. Iš esmės bet koks staklių įrankis gali būti CNC, tačiau dažniau šis terminas yra perduotas mašinoms, atliekančioms subtraktyvią gamybą.
Populiarus Žymos: „Pocket CNC“, Kinija, tiekėjai, gamintojai, gamykla, pritaikyta, didmeninė prekyba
Technikos specifikacijos
| Bendras matmuo | 650 × 400 × 450 mm | Lentelės matmuo | 140 × 130 mm |
| Bendras svoris | 60 kg | Maxtable Svoris | 74 kg |
| X, y, zaxis efektyvus judėjimas |
X160×Y200×Z125 | A.Crottingeffective judėjimas | A: ± 110 laipsnių, C: 360 " |
| Efektyvus apdirbimas plotas |
X150×Y150×Z125 | A.CaxisRotacting duomenys | 1:50 Šlifavimo kirminų reduktorius Kryžminis besisukantis guolis |
| „Threeaxis“ rutulinis varžtas | X&Z:1204 C7 Y:1605 C7 |
Linijinis vadovas | X: Hiwin MGN12, Y: Hiwin MGN15, Z: Hiwin HGH20 |
| Rėmelis | 6061T6 Al + 45 gesinto ir grūdinto plieno | Apdirbimo greitis | 2500 mm/min Skirtingos medžiagos turi Skirtingas greitis |
| Pagrindinės ašies tipas | φ65mm 800W Vandens aušinimo motociklas, 24000RMLN | Dalių armatūra | Plieninis armatūra, rezervavimo anga „ER50 FXTURE“ stovas, 63,80Chuck |
| Dulkių įrodymas | Organų spausdinimo dovana aliejaus sandariklis dulkių atsparus (sukamu stalo atsparus vandeniui atspariam apdorojimui | Įrankių dimefensija | ER110-7 mm |
| Materija | Plastikai, alalloy, mediena, vario, aukso, sidabro vaškas ir kt. | ||
| XYZ ašis | X | Y | Z | |||
| Maksimalus greitis | 98.4 IPM (coliai per minutę) 2500 mm/min |
98.4 IPM 2500 mm/min | 98.4 IPM 2500 mm/min |
|||
| Rezoliucija | 0,00024in 0,001 mm | 0,00024in 0,006 mm | 0.00024 col. 0,006 mm |
|||
| Maksimalus judėjimas | 6.57in (-2.95-3.62in) 167 mm (-75-92mm) |
8.38 colio (-3.54-4.44 colio) 213 mm (-90-113mm) |
8.46 colių (-0-0.1 colių) 215 mm (-0-8,46 mm) |
|||
| Homing ResetrePeatuales | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm |
|||
| Pakartojamumas | Įkelti: 0% | ± 0,0011in ± 0,03 mm |
Įkelti: 0% | ± 0,0011in ± 0,03 mm |
Įkelti: 0% | ± 0,0011in ± 0,03 mm |
| Ašis | A | C | Pagrindinė ašis | |||
| Maksimalus greitis | 41,6 laipsnis /s | 41,6 laipsnis /s | Pagrindinė ašis greitis |
0–24 000 aps / min | ||
| Rezoliucija | 0,08 laipsnis | 0,08 laipsnis | Išvestis | 800W | ||
| Maksimalus judėjimas | ± 110 laipsnių | 360 laipsnis | Įrankis pakeisti |
3 mm „Hexagon“ veržliaraktis | ||
| Homing pakartojimas | ± 0,03 laipsnis | ± 0,03 laipsnis | Variklis Dažnis |
400Hz | ||
| Pakartojamumas | 0 apkrova, ± 0,03 laipsnis | 0 apkrova, ± 0,03 laipsnis | Įrankis | ER11 įrankių savininkas, Maks. 7 mm |
||
| Šok | <0.02" | <0.02" | ||||
| Mašinos valdymas | ||||||
| 5 ašies darbalaukio CNC programinė įranga | Įrankių kelio programinė įranga: įskaitant POST - procesorių „Autodesk Fusion360“ (siūloma), palaikymo „PowerMill“ |
|||||
