5 ašių darbalaukio CNC
Lovos matmuo: φ100 mm
Maksimalus darbo lentelės naudingas krovinys: 5 kg
greitis 0-24000 aps / min
„Windows“ sistemos valdymas
Palaikykite G kodo valdymą
CAD arba CAM frezavimas
Aprašymas
Techniniai parametrai
Produktų aprašymas
5 ašis CNC
5 ašių darbalaukio CNC yra labai tikslus apdirbimasĮrenginys, skirtas daugiafunkcinėms - briaunams apdirbti sudėtingas dalis, tinkamas tikslaus gamybos, prototipų kūrimo, švietimo ir laboratoriniam naudojimui. Dėl kompaktiško dydžio kartu su galingomis funkcijomis jis yra idealus pasirinkimas įvairių pramonės šakų vartotojams, įskaitant kosmoso, medicinos, papuošalų ir elektronikos. Vykdydami 5 ašių ryšį, vartotojai gali atlikti sudėtingų ruošinių apdirbimą vienu keliu, labai sumažindami spaustuko laiko skaičių ir rankinę intervenciją bei pagerindami apdirbimo efektyvumą ir tikslumą.
Multi - ašies jungtis
Palaiko penkis - ašį vienu metu judant, lengvai užbaigia sudėtingų paviršių ir kelių - kampinių dalių apdorojimą, tinkančias aukštai - tikslumo pramonės poreikiams.
Kompaktiškas dizainas
Darbalaukio struktūra, mažas pėdsakas, tačiau pilnas -, labai tinkamas studijoms, mažoms gamykloms ir laboratorijoms.
Aukštas - tikslus stabilumas
Įrengtas patobulintais servo varikliais ir valdymo sistemomis, jis užtikrina didelį pakartojamumą ir tikslumo apdorojimą, kad atitiktų griežtus tolerancijos reikalavimus.
Universalumas
Vartotojas - draugiška sąsaja ir suderinama su įvairia CAM programine įranga, palaiko įvairius medžiagų apdorojimą ir tenkina kelių laukų gamybos poreikius.
Produkto savybės
5 ašių ryšys
Palaiko daugialypį - kampą ir daugialypį - paviršiaus komplekso dalių apdirbimą, kad atitiktų reiklus projektavimo reikalavimus.
Kompaktiškas dizainas
Darbalaukis - lygio dydis taupo vietą ir yra tinkamas laboratorijoms bei mažiems dirbtuvėms.
Aukštas tikslumas
Priima aukštą - našumo veleną ir pažangią servo sistemą, kad užtikrintų mikrono - lygio apdirbimo tikslumą.
Vartotojas - draugiškas
Įrengta intuityvia programinės įrangos sąsaja, suderinama su įvairiomis CAM programomis, paprasta ir lengvai mokoma.
Testo vaizdo įrašas
Penki - ašies CNC bandymo projektas, kurį įsigijo „MIT Intelligent Robot“ komanda.
(Keli komandos sukurti projektai, įskaitant MIT Mini Cheetah:https://www.youtube.com/watch?v [{}xnezwp5mx9shttps://www.youtube.com/watch?v [{{2}g6fmv1upzkgir greičiausias „Rubik's Cube“ sprendimas pasaulyjeRoboto klausimas:https://www.youtube.com/watch?v [{2}NT00QZKUNVYPanašių robotų projektams gaminti naudoja „Pocket NC“ mašinas.)
5 ašių frezavimo mašinų taikymas

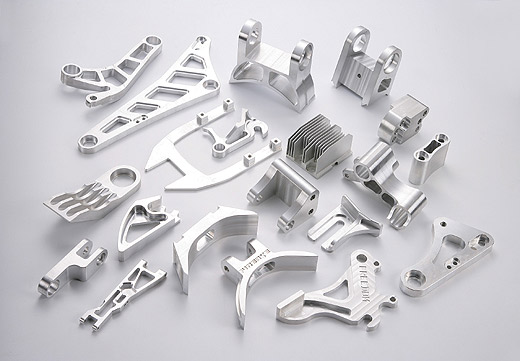

Aviacijos ir kosmoso dalių gamyba
Naudojamos sudėtingoms aviacijos ir kosmoso dalims, tokioms kaip turbinų ašmenys, kreipiamosios mentės ir lengvos konstrukcinės dalys. Įrangos multi - ašies jungties funkcija gali atlikti daugialypę - briaunų apdorojimą vienu metu, mažindama spaustuko klaidas ir pagerindamas efektyvumą.
Medicinos prietaisų apdorojimas
Tinka tikslioms medicininėms dalims, tokioms kaip sąnarių implantai, chirurginiai įrankiai ir mikro - mechaninės dalys, apdorojimui. Aukštas - tikslumas užtikrina, kad produktas atitinka griežtus medicinos pramonės standartus.
Aukštas - papuošalų dizainas
Juvelyrinių dirbinių pramonėje jis gali būti naudojamas gaminant sudėtingus raižinius, intarpus ir individualizuotus pasirinktinius dizainus. Palaiko įvairių metalų ir dervos medžiagų apdorojimą, kad patenkintų kūrybinius ir aukštus - kokybės poreikius.
Švietimo ir mokslinių tyrimų eksperimentai
Kolegijose ir universitetuose bei mokslinių tyrimų įstaigose 5 ašių darbalaukio CNC yra ideali priemonė mokyti ir tyrimams bei plėtrai, naudojama mokytis sudėtingų apdorojimo procesų ar kurti pažangias gamybos technologijas ir padėti studentams įsisavinti šiuolaikines gamybos technologijas.
Priežiūros priemonės
Reguliariai išvalykite žetonus, kad įranga būtų švari.
Patikrinkite tepimo sistemą, kad įsitikintumėte, jog kreipiamieji bėgiai ir švino varžtai yra visiškai sutepti.
Kalibruokite verpstę ir įrankį laiku, kad pagerintumėte apdirbimo tikslumą.
Reguliariai patikrinkite elektros sistemą ir aušinimo sistemą, kad išvengtumėte nenormalių gedimų.
DUK
Koks yra 5 ašies CNC apdirbimo tikslumas?
Apdorojimo tikslumas gali pasiekti ± 0,01 mm, kuris tinka aukštam - tikslaus apdirbimo poreikiams.
Kokias medžiagas palaiko įranga?
Palaikykite aliuminio lydinį, nerūdijantį plieną, titano lydinį, medieną, plastiką ir kitas medžiagas.
Ar jis palaiko trečiąjį - partijos kumštelio programinę įrangą?
Taip, įranga yra suderinama su įvairiomis pagrindinėmis CAM programine įranga, tokiomis kaip „Fusion 360“ ir „MasterCam“.
Ar įrangai reikalingas profesionalus veikimas?
Ne, tai suteikia intuityvią programinės įrangos sąsają, o pradedantieji gali lengvai ją valdyti po mokymo.
Kaip užtikrinti apdirbimo stabilumą ir saugumą?
Reguliariai prižiūrėkite įrangą, pasirinkite tinkamus apdirbimo parametrus ir užtikrinkite veikimo aplinkos stabilumą.
Kaip išspręsti gedimų problemas veikiant įrangai?
Pateikite išsamų vartotojo vadovą, palaikykite internetines technines gaires ir nuotolinės diagnozės paslaugas.
Populiarus Žymos: 5 ašių darbalaukio CNC, Kinija, tiekėjai, gamintojai, gamyklos, pasirinktinė, didmeninė prekyba
Technikos specifikacijos
| Pakavimo dydis | W800xd600xh800mm | Pakavimo svoris | 100–120 kg |
| Įrangos dydis | W600xd400x h510mm | Įrangos svoris | Grynasis svoris yra 45 kg, kurio lakštas metalas 75 kg |
| Lovos matmuo | φ100 mm | Maksimalus naudingas krovinys iš darbo lentelės |
5 kg |
| XYZ Efektyvi kelionės | X160xy200xz130mm | Kintama efektyvi kelionė | A: -30-120 laipsnis, C 360 laipsnis |
| Trijų ašių apdorojimo diapazonas | X160xy200xz125mm | Penkių ašių procesų diapazonas | Cilindras: φ 150 H105mm, φ 100 H120mm, kubas W125D 125 H110mm |
| Trys - ašies apdorojimo tikslumas | Tiesinė ašies paralelizmas ir vertikalus laipsnis 0,03 mm, Kelionių diapazonas yra 0,02 mm |
Penkių ašies apdorojimo tikslumas | Linijinė ašies paralelizmas ir vertikalusis laipsnis 0,05 mm, Fve - ašies erdvinis tikslumas<0.05mm |
| Xyz rutulio vielos strypas | „X & Z“: 1204C7, Y: 1604 C7, aukštyn, C5. | Kintamos srovės ašis |
1: 80 20 Harmoninis reduktoriaus grąžinimas<1' |
| „Xyz“ linijinio kreipiamasis bėgis | „X & Z Hiwin Mgn12 Y“: hiwin mgn15 | Kūno rėmas | 6061T6 Aviacijos aliuminis+stresas 45 plieno komponentų reguliavimas |
| Apdorojimo greitis | 4000 mm/min | ||
| Pagrindinė ašis | φ65mm 800W vanduo - aušinamas elektrinis verpstė 24 000R /min |
apsaugoti | Organai yra dulkės - įrodymas +alyvos sandariklis yra neperšlampamas ir atsparus dulkėms |
| Įrankio skersmuo ir ilgis | ER11,0–8 mm, mažesnis arba lygus 75 mm | Dalis Armatūros | Plieninis armatūra su rezervuota skylės padėtimi Gali pridėti ER50 klipo laikiklį, 63,80 kortelę |
| darbo medžiaga | Metalas: aliuminio lydinys. | Ne - metato plastikas, mediena, vaškas, nefritas, stiklas ir kt |
Pristatymo sąrašas
| Užsakymo numeris | Tipas | Vardas | Paaiškinti | Kiekis |
| 7 | Įranga | Pagrindinis variklis | „Naked Machine“ nėra lakštinis metalas |
1 |
| 2 | Medžiagos armatūra | A tipas: savęs - centravimas Platformių replės |
8-55 mm kvadratinis ping | 1 |
| 3 | Peilio armatūra | ERLI spaustuko cilindras | ER11-4 ir ER11-6 | 1 |
| 4 | Pjaustytuvas | Aštrus peilis, vertikalus Milo pjaustytuvas, rutulinis peilis |
0,2 mm aštrus peilis (drožybai) 10 2,4,6 mm vertikalus frezavimo pjaustytuvas 2, R rutulinis peilis 2 |
18 |
| 5 | Elektrinė | maitinimo dėžutė | Variklio valdymo dažų keitiklis | 1 |
| 6 | elektros linija | Bendras įrangos maitinimo šaltinis | 1 | |
| 7 | USB duomenų laidas | Prijunkite kompiuterį prie pagrindinio kompiuterio | 1 | |
| 8 | Elektroninis ratas | Operacijos veleno judėjimas | 1 | |
| 9 | Įrankis | 1 vidinio agon veržliarakčio rinkinys | 1.5-109 vnt | 1 |
| 10 | Verpstės veržliarakčio rinkinys | 14 ir 17 mm atidaryti - veržliaraktį | 1 | |
| 1 | Medžiaga | Kartos medienos 4 vienetai | Praktika su | 1 |
Parinktys ir atnaujinimai
| Užsakymo numeris | Tipas | Vardas | Paaiškinti | Kiekis |
| 1 | Užkrato pernešimas | C5 šilko strypo naminis šlifavimas | 1204 &1604 | 3 |
| 2 | Prindpal ašis | 40000R PM | Taip pat galia 800W 65 mm skersmuo | 1 |
| 3 | Peilio armatūra | Verplio ER11 spaustuko kasetė | 2 ~ 8 mm pilnas rinkinys | 10 |
| 4 | Kvadratinės medžiagos armatūra | Savarankiškas - centrinio spaustuko atvirkštinis spaustukas | 50–75 mm spaustuko diapazonas | 1 |
| 5 | B Padidinkite savęs - Centrinės replės | 0–100 mm spaustuko diapazonas | 1 | |
| 6 | Lazdos armatūra | Rankų įtemptas 80 spaustukas (keturios letenos) |
Užimantis 48 mm kelionės aukštį, galite laikyti strypo medžiaga ir kvadratinė medžiaga |
1 |
| 7 | Metalo apdirbimas 80 Chuckas (trys caws) |
66 mm kelionės aukštis, centriškumas yra Geriau nei keturi daws |
1 | |
| 8 | ER40 atplaiša | Didelis sukibimo koncentracija, naudojama su ER40 | 1 | |
| (ER50, ER40 Du pasirenkami vienas) | Kasetė (spaustukas - laikantis φ 4to 30 mm) | |||
| 9 | Vienas ER40 klipų rinkinys | 6.8.10.12.15.18.20.25.28.30 mm Spaustuko cilindras (atitinkantis tą patį skersmenį) |
10 | |
| 10 | ER50 atplaiša | Naudokite su ER50 kasete (drėgna φ 4-36mm) | 1 | |
| 11 | ER50 kasetės pasirenkamas modelis | Per 4-36 mm pasirenkamo dydžio, po 70 juanių | 1 |
